方案背景

工地施工周期長，人員、物資、車輛機械品類多，在建設過程中也存在很多人員管理及安全相關問題。工人分布分散，無法全程監管，工作效率無法評估，存在偷懶現象；勞務外包商工作類型復雜，人員流動性大，管理難度大；同時工地環境復雜多變，易發生安全事故，但傳統的人員管理方式事故響應慢，事前難以預測，事后難以追溯，已經無法滿足工地施工安全管理需求。

再加上安檢部門對工地施工信息化、數據化、可視化的要求，施工單位急需一套能夠信息化管理系統，對人員位置情況進行實時的監管。


需求分析

工地人員流動性大，且現場整體環境復雜，工程人員分散，現場情況不容易掌握，加之使用物料都是水泥和鋼鐵，危險系數大。這就給企業在人員安全管理方面帶來了一定了管理難題：

一是無法隨時和準確地掌握進入作業區域人員的運行軌跡。工地面積大、人員分布分散，管理人員無法準確的獲取工地員工、外來承包商及訪客的在崗與工作狀態、位置信息，做不到實時監管。

二是對于重要區域監管不到位，作業面安防監控系統存在死角。無法針對一些重點區域、重點時段、重點事件進行定向的精準管理、無法高效、快速響應事件。事故發生時，員工的位置無法確認，錯失最佳救援時間，應急救援工作受阻，導致事故傷亡嚴重。

三是部分巡檢不到位，容易發生疏漏。并且無法隨時隨地的監管巡檢工作（巡檢點、巡檢區域、巡檢路線、巡檢時長、巡檢記錄等），無法回溯歷史的工作、報警以及事故，無法無遺漏地監管所有人員。

四是作業人員遇到危險時不能及時有效發出求救信息，安全員不能及時響應。

五是對“四口五臨邊”高危區域人員無法實時掌握，無法重點關注和預先提醒。

方案概述

新銳科創基于工地安全生產需求，采用自主研發的藍牙+北斗RTK融合定位技術，為工地建設人員定位管理系統，實現工地高精度定位。系統可以實時精確地定位人員位置，將人員位置信息、風險分區信息等顯示在工地控制中心監控大屏。本方案基于位置服務，對施工區域進行安全管控，對人員在崗進行監管，通過精準定位提高了人員管理的效率，發揮出了數據的價值。

系統架構

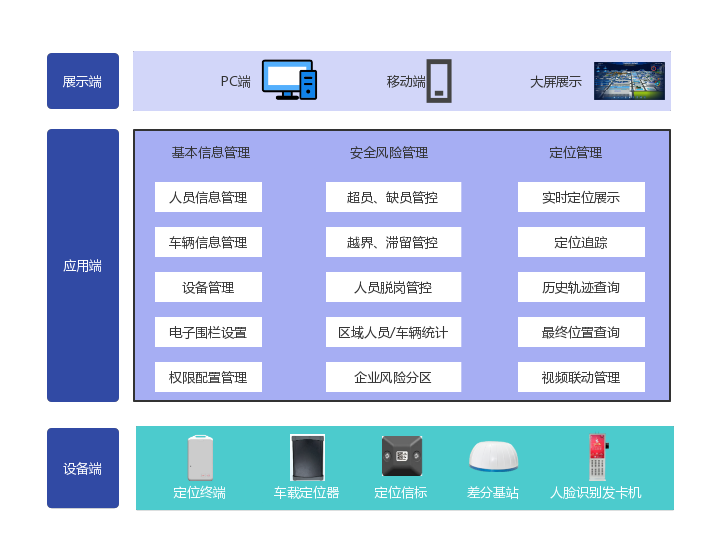

人員定位系統由設備端、應用端、展示端組成，如下圖所示：

設備感知端：工地室內區域部署的定位信標，人員進出口放置人臉識別發卡機，人員通過智能發卡機取，佩戴高精度人員定位卡/高精度安全帽；在室外較高點部署差分基站。

應用端：根據管理需求，實現定位管理、安全風險管理、基礎信息管理等功能應用；并可通過接口二次開發，基于人員定位進行新的功能應用。

展示端：監管人員可通過手機APP或PC端查看人員情況；監控大屏可實時精確地定位員工位置，將人員位置信息、風險分區信息等顯示在工地控制中心監控大屏上。

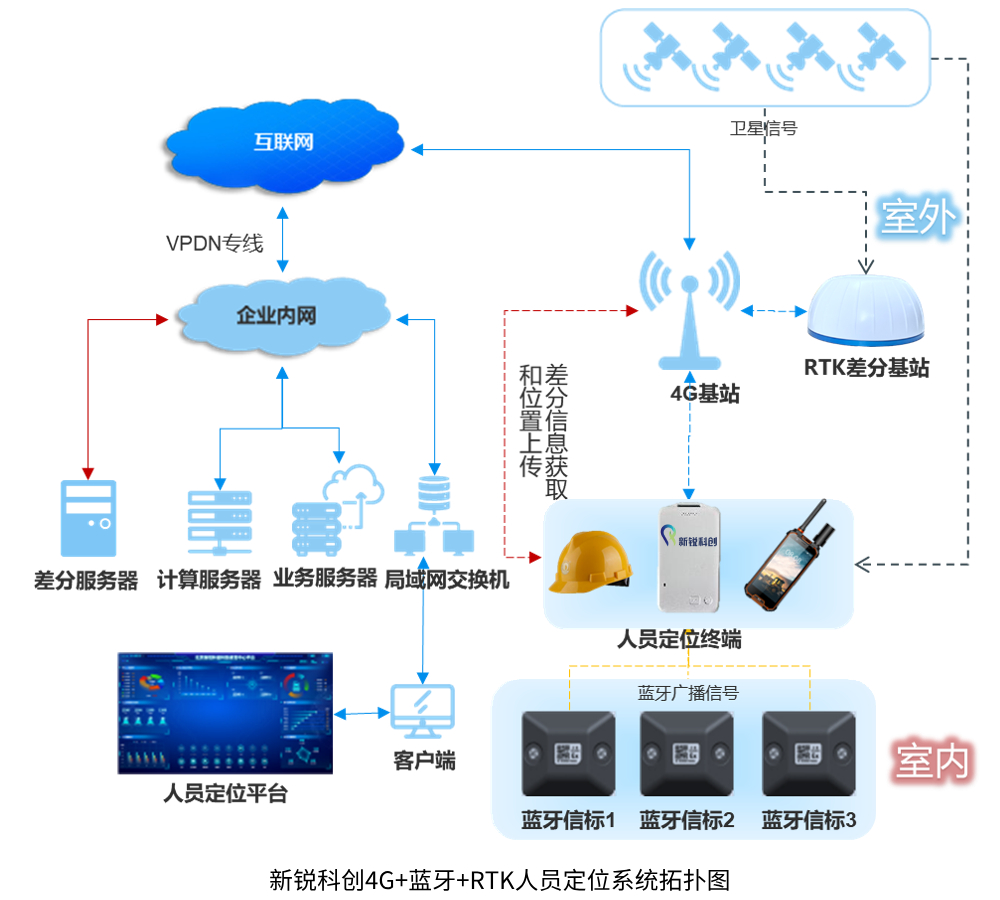

系統拓撲圖

定位信標：部署在需要定位的裝置區域內，作為定位基礎設施（無需外接電源或網絡）；

差分基站：接收衛星信號，通過4G將差分信息上傳差分服務器；

定位安全帽：接收北斗衛星導航系統、定位信標信號，通過4G連接差分服務器獲取差分信號，在本地完成位置信息解算，通過4G網絡進行回傳；

定位卡：接收北斗衛星導航系統、定位信標信號，通過4G連接差分服務器獲取差分信號，在本地完成位置信息解算，通過4G網絡進行回傳；

定位與地圖服務器：通過位置數據信息及地圖信息，將人員位置在地圖上展示出來，并提供基于位置信息的相關應用服務；

PC后臺：在后臺查詢詳細位置及信息，以及系統后臺管理。

組網方案

對于室內區域采用藍牙定位技術，實現3~5米的精度的定位需求，施工簡單，成本低；對于室外區域采用北斗+rtk的定位技術，可實現亞米級的定位需求，完全滿足客戶場景需求。

定位終端設備采用4G人員定位卡/安全帽，業務巡檢任務的執行采用智能手機終端完成，通過4G網絡完成數據上傳。

部署方式：

可以選擇本地部署，北斗高精度定位卡/安全帽與服務器之間部署4G專網，或北斗高精度定位卡/安全帽上報數據到服務器外網端口，利用Internet網，完成數據回傳。

或者選擇云部署，北斗高精度定位卡/安全帽與服務器之間采用4G通訊，利用Internet網，完成數據回傳。

系統功能

1、GIS數據展示及分析

通過豐富的圖形化及三維可視化技術，實現對工地內部外來人員、車輛在工地全覆蓋式的實時定位、實時報警事件展示，保障人員安全。全場數據的全面可視化展示，為安保人員提供直觀展示，為領導或者來訪參觀者展現良好的形象。

2、人員實時位置跟蹤

系統界面支持3D地圖，支持縮放、分層等查看方式；分場景、分樓層、以不同形式或顏色展示外來承包商人員和外來訪客人員。戶外區域精度達到1-3米延時不超過5秒，點擊員工圖標可展示其相關信息。

3、歷史軌跡查詢

可查看某個人員在某個時間段內的活動軌跡。可根據項目情況設置數據存放期限，系統默認保存1年軌跡數據，數據保存時間期限可調。

4、電子圍欄

可根據內部企業情況自由設置報警類型，例如滯留、闖入、越界、靜置、超時等報警類型。可以設定生效時間和范圍，在系統內電子地圖上可快速完成電子圍欄圈定。

5、風險預警

超員報警：一旦某區域內人數超過限定人數發生報警，超員人數、限制區域可根據企業自身需求自定義設置；

靜止報警：當外來人員在危險區域內一段時間不移動，自動報警, 提示值守人員迅速查明情況。報警伴有聲音報警，報警位置應能夠在地圖上顯示，并與附近的視頻監控聯動，可調出報警區域的監控畫面。限制人員、靜止時長、限制區域可根據企業需求自定義設置；

越界報警：規范承包商作業人員及外來訪客的活動禁止區域，一旦擅自離崗、串崗，立即自動報警。限制人員、限制區域可根據企業需求自定義設置；

最少人員報警：主要針對重點崗位、中控制、消防室、值班室等崗位區域，當有人員脫崗時，系統自動報警提示管控區域缺員；

滯留報警：重點區域、重大危險源區域，不允許人員長時間滯留。當人員進入重點管控區域超過一定時間，系統自動報警，可提醒人員離開該管控區域。

6、智能應急救援

當人員遇到緊急情況時，可按下隨身攜帶的定位識別卡上的的報警按鈕，系統會將人員報警信息第一時間發送到中控中心，并通過手機短信形式發送給部門負責人及安保人員，及時前往報警地點進行救助。并可通過視頻聯動功能查看報警地實時監控信息。

7、視頻監控聯動

系統支持主流視頻監控品牌，系統接受到人員報警后，可直接查看報警器位置附近的監控信息，及時掌控事發地點狀況，以便采取下一步行動。也可在實時定位界面直接點擊查看監控視頻信息。

8、設備故障自檢及低電報警

設備發生斷電、斷網等故障情況時，會自動檢索并發送故障信息到管理中心，便于工作人員技術排查故障，完成設備維修。降低設備維護工作量。也可查看設備的在線/離線狀態，實時監測識別卡的電量狀態。

系統中可監控人員識別卡電量、故障情況，電量低的情況下可提醒員工對定位卡進行充電。

9、應急演練功能

在人員定位系統電子地圖中標注應急集合點、當企業有消防演習或者發生事故時，能夠第一時間統計撤離的人數情況。

可視化：利用電子地圖呈現事故點及撤離范圍、安全島區域。記錄參與演練的每一個現場人員的實時位置、疏散路徑、并聯動視頻畫面。

人數清點：實時統計事故點撤離人員總數、撤出事故點但未到達安全島的人數、以及到達安全島的人數、撤離時間，幫助管理層全面了解演練效果。

演練報告：自動生成演練報告，查看人員疏散結果，進行疏散效率分析。為演練預案修訂、演練評估、演練培訓提供數據支撐。

10、最終位置查詢

可查看某段時間內（事故發生前），某一時刻在線人員所在的位置，為事故后制定合理有效的應急救援方案提供數據支撐。

11、賬戶權限管理

系統后臺支持角色管理，自助配置管理員/訪客賬戶，賬戶功能菜單權限靈活設置。實現對各功能的增、刪、改、查、操作權限劃分，可以細分至每一個功能的按鈕權限。同時具備臨時訪客功能，用于上級領導等臨時人員視察、檢查等情況，臨時訪客功能具備便捷性，具有獨立的歷史記錄，便于查詢。

12、豐富的數據接口及系統二次開發

系統預留豐富的接口，可與門禁系統對接，同時也可與其它的平臺對接，包括安監局二級平臺。

系統可根據企業具體需求進行二次開發，可將多個場景的定位系統集中整合在一個統一的平臺上，方便統一化管理。

硬件設備

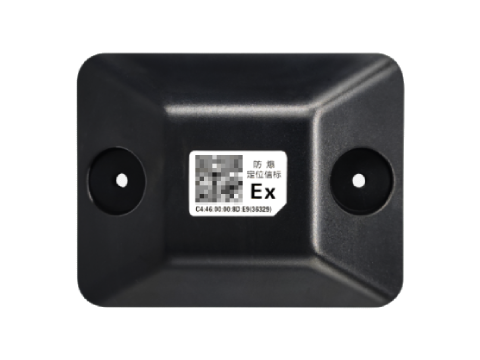

藍牙信標


防爆藍牙定位信標，使用BLE低功耗藍牙廣播的方法，利用其支持的通用屬性配置文件在第37、38、39三個信道上連續發送無定向性的廣播包；低功耗、體積小、安裝方便，支持無線固件升級。

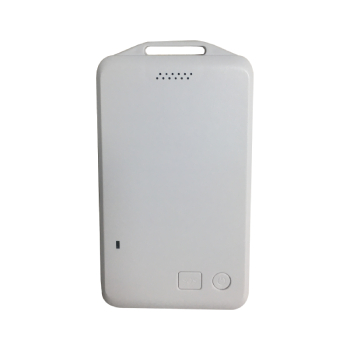

人員識別卡


具備人員定位、SOS一鍵報警、低電語音報警、下發指令TTS語音報警、震動提示、門禁消費卡一卡通等功能的防爆人員定位識別卡。

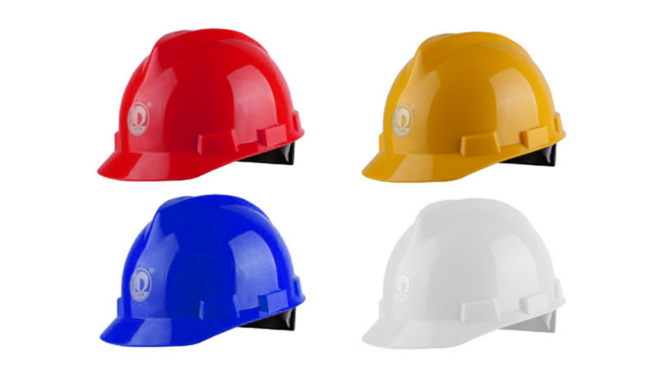

安全帽

高精度定位智能安全帽，支持GPS/北斗/BLE定位，支持人員定位、SOS一鍵報警、低電語音報警、下發固定指令TTS語音報警、震動提示、摘帽報警，跌落報警，靜默報警，遠程升級等。

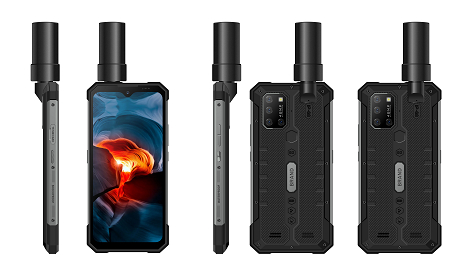

手持終端


雙頻RTK高精度定位，支持POC公網對講、CT chat對講的手持定位終端。

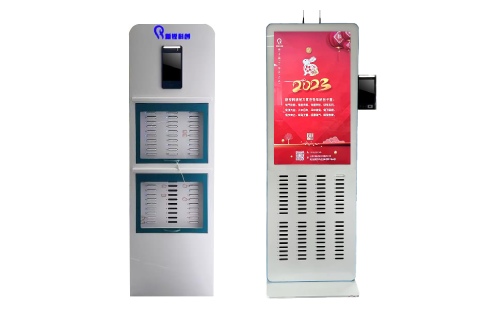

人臉識別發卡機


集人臉識別、發卡、考勤打卡、身份綁定、集中充電等功能于一體的智能發卡機充電柜。

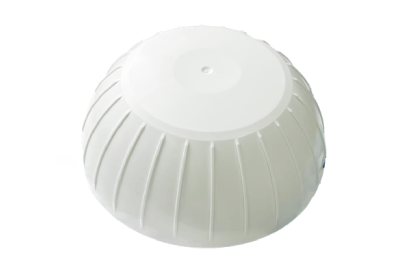

一體化差分基站


可同時接收多衛星系統多頻率信號，全面支持北斗三號衛星新信號體制，支持RTCM3.x 原始觀測量輸出、毫米級GNSS解算精度、算法，內置加速度+傾角傳感器。

方案優勢

該方案能夠實現工地施工現場室內外無縫銜接高精度定位，系統實時采集人員、車輛位置數據，協助工地安全管理智能決策、科學評價，形成一套數據驅動的新型管理模式。為施工企業提供強有力的技術保障，助力工程施工高效進行。

新銳科創專注于高精度定位軟硬件產品研發及生產，致力于為行業合作伙伴提供高效且精準的室內外定位系統解決方案。咨詢電話：4006688252，微信：xrkc2023
